大傾角皮帶輸送機

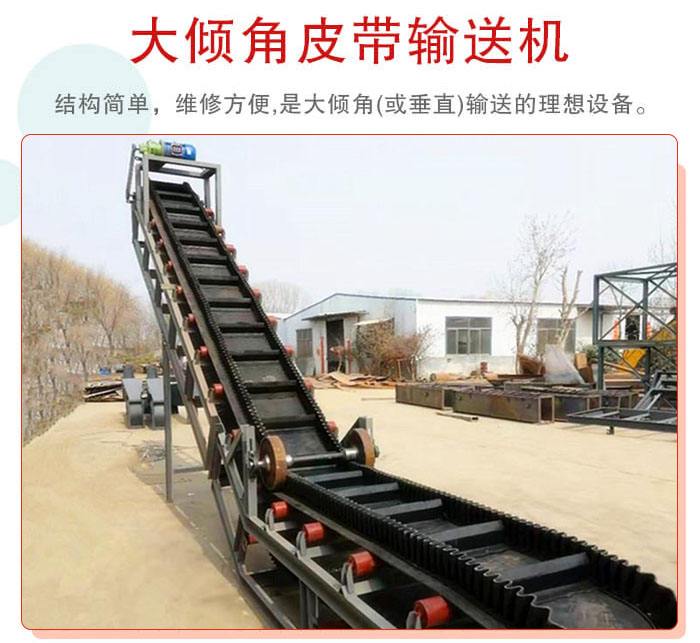

大傾角皮帶輸送機試機使用現場

DJ型大傾角帶式輸送機具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。

大傾角皮帶輸送機技術參數

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890

大傾角皮帶輸送機結構介紹

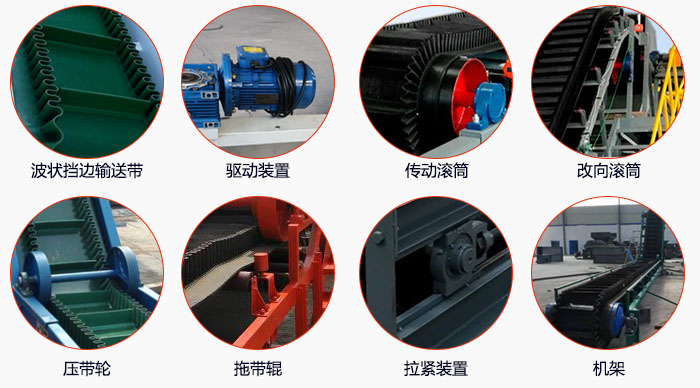

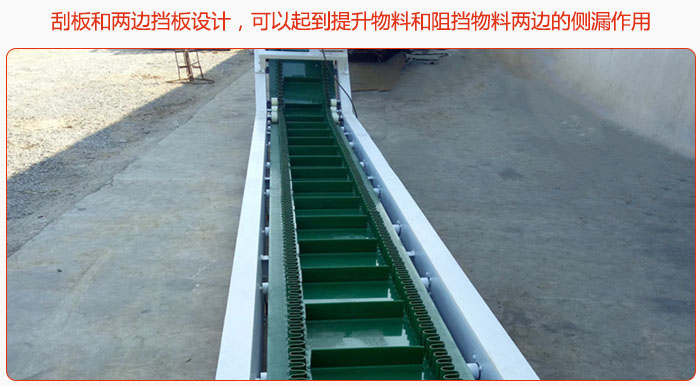

該設備的主要結構有：波狀擋邊輸送帶，驅動裝置，傳動滾筒，改向滾筒，壓帶輪，拖帶輥，立輥，拍打輪清料裝置，拉緊裝置等部分組成。

DJ型大傾角帶式輸送機適用行業

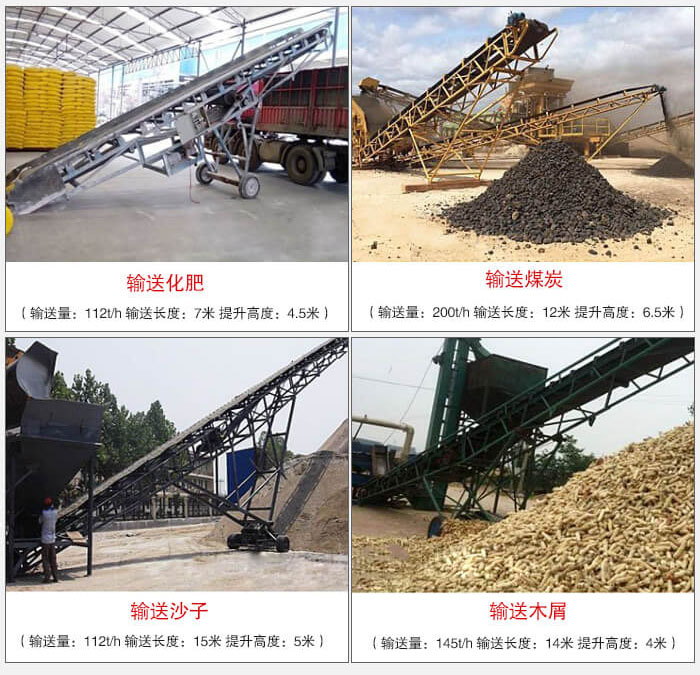

廣泛用于煤炭、冶金、建筑、糧食、化工、煤、礦石、沙子、化肥、糧食、電力等部門。在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內首創用于鋼廠的高爐上料產生了良好的經濟效益。

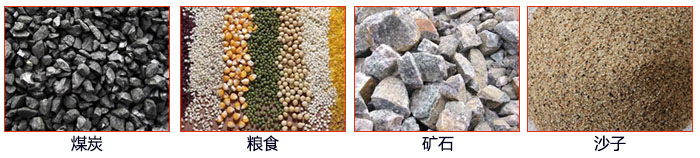

(1)、該機可用于煤碳、化工、冶金、電力、輕工、糧食、港口等行業，在工作環境溫度為-15℃～＋40℃的范圍內輸送堆積比重為0.5—4.2t/m³的各種散狀物料。

(2)、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

大傾角皮帶輸送機工作原理

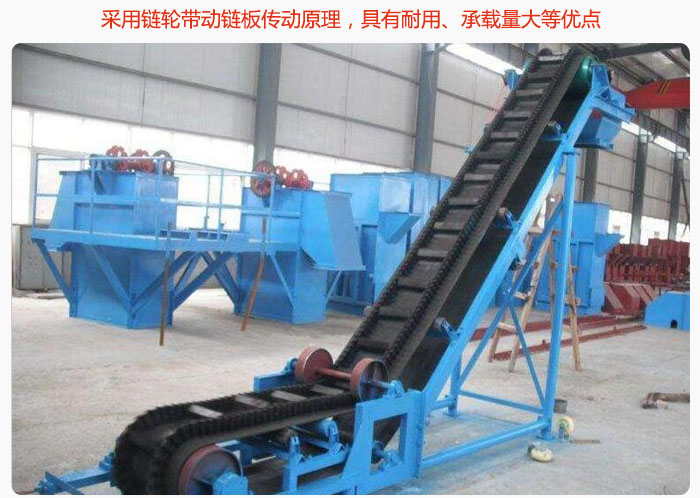

大傾角皮帶輸送機的主要運動部分為：電機，皮帶/鏈條，減速輪，軸承以及皮帶等部件，依靠電機的動力帶動皮帶，減速輪以及皮帶進行運動，物料是由皮帶進行承載而實現輸送目的的。

DJ型大傾角帶式輸送機的性能特點

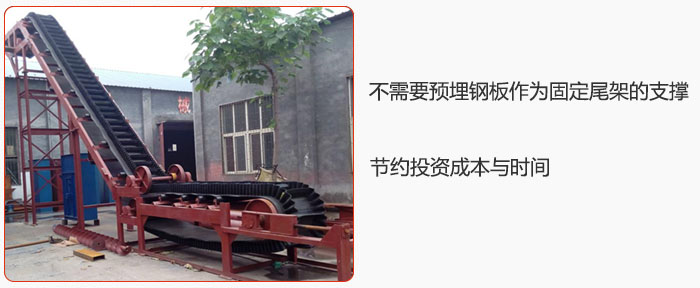

1，大傾角皮帶輸送機角度可從90°-180°進行隨意調節，可根據適用場景和物料的性質進行調節輸送角度以達到理想輸送目的。

2，該設備采用皮帶為主要輸送載體，造價成本低，總體投資費用低，約節約投資費用20％～30％。

3.由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。

4.垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。

大傾角皮帶輸送機的布置形式

1.上水平段，下水平段布置形式如下：

上水平段：頭架高度分類（為了適應不同的卸料高度的要求）

	低頭架	中式頭架	高式頭架
頭架高度	H0=1000mm	H0=1100~1500mm	H0=1600~2000mm

上水平段分別

	低式凸弧段機架和低式	中式凸弧段機架和中式中間	高式凸弧段機架和高式
中間架支腿/頭架高度	H0=1000mm	H0=1100~1500mm	H0=1600~2000mm

2.下水平段：下水平段采用低式中間架支腿。

注：（無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。）

拓充：“Z”形布置形（該形式能夠有效保障其良好的受料和卸料條件）

“Z”字形布置：大傾角皮帶輸送機設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。“Z”形布置其是最為常見的布置形式了。
